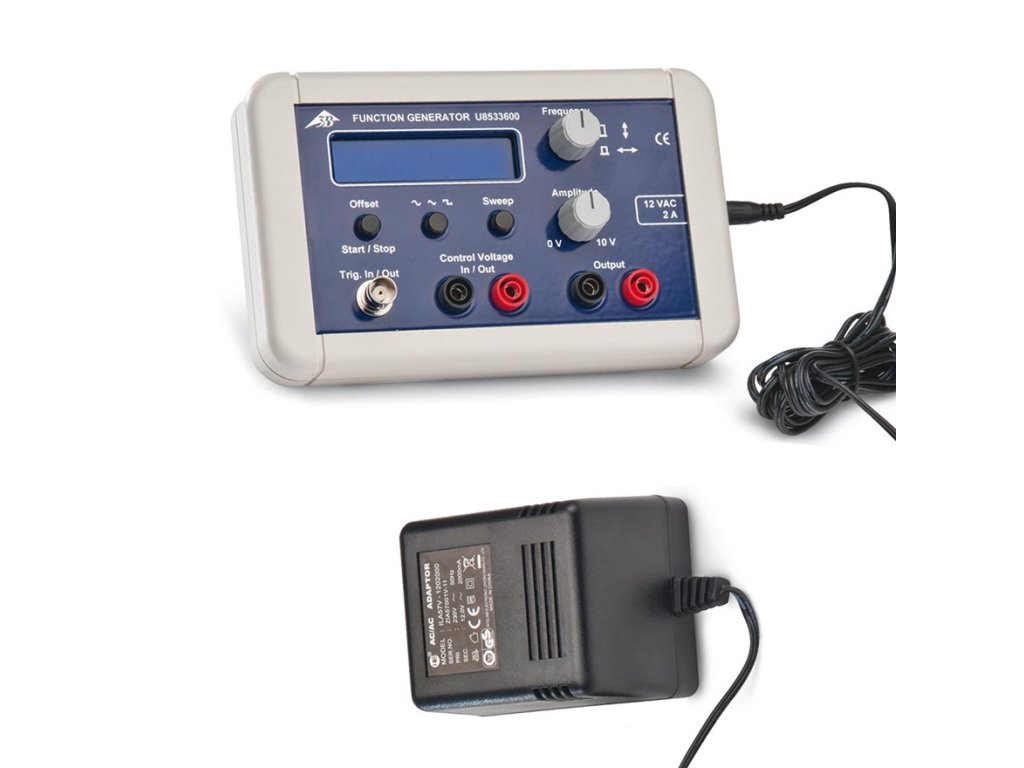

Függvénygenerátor 100 kHz

Termék részletes leírása

Alkalmazás:
A függvénygenerátor egy teljesítményerősítőt tartalmaz, jól használható hallgatói és gyakorlati kísérletek során az egyszerű harmonikus rezgés, váltakozó áram, és indukció tanulmányozására.

Termékinformáció:
Megvilágított digitális frekvencia és jelalak kijelzővel, külső sweep csatlakozóval és beépített erősítővel.
A kimenet rövidzár-védelemmel ellátott, és indukciós feszültségtől, ill. szikrakisülésektől védett, pl. csatlakoztatott tekercseknél vagy az áram alatt lévő kísérleti kábel figyelmetlen kihúzásánál.

Tápforrás: Hálózati adapter 230V, 50/60 Hz.

Műszaki adatok:
Jel:
• Frekvenciatartomány: 0.001 Hz - 100 kHz.
• Jelalak: szinusz, négyszög, háromszög.
• Offset: 0 - ±5 V; 0,1 V lépésben állítható.

Kimenet:
• Kimeneti amplitúdó: 0 - 10 V, folytonosan állítható.
• Kimeneti teljesítmény: 10 W, állandó.
• Kimeneti áram: 1 A, 2 A maximum.

Sweep:
• Sweep módok: külső, folytonos belső, egyedi belső.
• Frekvenciatartomány: 1 Hz - 100 kHz.
• Stop/start frekvenciaarány: max. 1000:1, pl. 2 Hz - 2 kHz max.
• Időállandó: 0,04 s - 1000 s.
• Külső sweep: indítás trigger impulzussal vagy 0-5V kontrol feszültséggel maximum moduláló frekvencia: 200 Hz.
• Belső sweep: Start-stop Start/Stop gombbal.

Tápforrás: fali dugasz tápegységgel, 12 V AC, 2 A.
Mérete: 170 x 105 x 40 mm.
Súlya: 0,5 kg.
